Bordelektronik von

Silva-Nexus-NX2-NX

Nexus arbeitet ab 2016 mit Garmin zusammen. Die Garmin- Geräte und Instrumente sind insofern moderner, weil jedes einzelne mit NMEA2000-ausgerüstet ist. Sie können Ihr vorhandenes Nexus Netzwerk (d.h. der 4 polige Datenbus, an dem die Instrumente hängen)   durch Hinzufügen der GND10 Box an jedes NMEA2000 Netzwerk anschließen. Damit können Sie fehlerhafte Nexus-Instrumente durch enstsprechende Garmin-Instrumente ersetzen.

Es gibt nur noch die analogen Geber für Geschwindigkeit, Tiefe und Wind sowie den NX2-Server als Ersatzteile.  Bitte schauen Sie auf unsere Garmin-Seiten.

 Falls Sie Nexus Geber erneuern müssen ohne neue Rumpfdurchlässe zu installieren, gibt es auch die Möglichkeit, dass Sie passende Garmin-Geber in NMEA2000-Ausführung verwenden. Diese können Sie sofort in ein NMEA2000-Netzwerk einspeisen ohne über den Server oder die WSI-Box plus GND10 zu gehen. Beim Geschwindigkeitsgeber gibt es zusätzlich die Möglichkeit, dass Sie die Geber-Drähte Ihrer alten analogen Geber mit dem GST10 Interface verbinden, das wiederum direkt an das NMEA2000 Netzwerk anzuschließen ist.


Kurzbeschreibungen der NX2-Systemteile:

NX2-Server, dient zum Anschluss der kabelgebundenen Nexus-Geber. Mit einem Kabel werden  alle gewünschten Multi-Instrumente angeschlossen.

Spezielle Funktionen:

• Anschluss externer NMEA0183-Geräte
• Anschluß der analogen Tochteranzeigen
• Steuerfunktion, die Korrekturwinkel durch Strom und Abdrift gleich errechnet
• Ergänzung zu Nexus-Repeatern, Nexus-Kartenplotter und Kompaß
• Spezielle Trimmfunktionen, die Kreuzkurse für Bb und Stb speichern. Zusammen mit Nexus-Autopilot bietet diese Funktion ausgezeichnete Möglichkeiten
• Bis zu 31 digitale Anzeige-Instrumente können angeschlossen werden.

  Preis: 399,- €


 Beispiel einer Anbindung eines Plotters an den NX2-Server. Hierdurch erhält der Plotter die Messdaten der Nexus-Geber und umgekehrt erhält das Nexus-System die Navigationsdaten wie Wegpunkte, Kurs... etc, die auf dem MultControl-Instrument dargestellt und ausgewerter werden können. Hier kann man dann draußen den Sollkurs mit dem Istkurs vergleichen, ohne dass der vielleicht im Innenbereich montierte Plotter direkt angeschaut werden muss.





Beispiel eines Garmin-Instrumentes

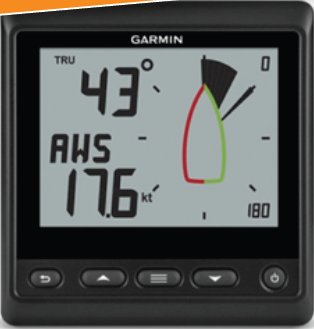

GNX Wind-Instrument

Weiterentwicklung des ehemaligen Wind Data von Nexus durch Garmin. Vorteile: Sie können direkt vom Instrument entweder in den Nexus-Bus (mit Hilfe des GND10), oder direkt zur Außenwelt über NMEA2000.





Das Gerät ist eine analoge/digitale Windanzeige für Fahrten- und Regattasegler. Die Skala der analogen Anzeige läßt sich von 180° auf 60° umschalten und stellt somit eine große Hilfe dar beim Kreuzen und taktischen Überlegungen

Funktionen:

• Analoge und digitale Anzeige des Windeinfallswinkels
• wahre (falls Logge vorh.) und scheinbare Windgeschwindigkeit
• wahrer und scheinbarer Windwinkel analog und digital
große Auswahl Haupt- und Nebenanzeige je nach vorh. Daten
weitere Funktionen:
• optimaler Kreuzkurs
Im NX2-Netzwerk und zusätzlich mit Kompaßgeber:
• geographische Windrichtung
• Kreuzwinkel-Speicherung

Das GNX Wind (Garmin-NeXus) hat einen Ausgang für NMEA2000 sowie USB-Ausgang. Es kann in das Nexus Netzwerk integriert werden mit Hilfe der GND 10 Box:

Anschlüsse:
- 2x Nexus Netzwerk
- 1x NMEA2000
- 1x USB



  Preise
68-010-01142-30

GNX-Wind Instrument:

479,- €
68-010-01226-00 GND10 Box inkl Anschlusskabeln 147,- €
6665-13-5 Windmessgeber TwinFin mit 25 m Mastkabel, Typ nWind 512,- €
6665-13-6 Windmessgeber TwinFin ohne Mastkabel, Typ nWind 457,- €
6665-13-8 Race-Windmessgeber Typ nWind Race mit Mastkabel 999.- €


Netzwerksysteme





Preisliste der Nexus/Garmin-Geber und Ersatzteile



6635-30-13 Netzwerkkabel 4 m mit 4 poligem Netzwerk-Stecker (männlich) 25,50  €
6635-30-17 Gerätestecker für NX2 männlich 4 polig 1 2 3 4 mit Hülsen 10,90 €
6635-30-18 Gerätestecker für NX2 weiblich  4 polig 1 2 3 4  10,00 €
6637-80 Nexus Borddurchlass Typ TH43   21,80 €
6637-80-1 Nexus Borddurchlass Typ TH52 45,68 €
6637-80-4 Nexus Borddurchlass Typ TH43 mit Blindstopfen 54,77 €
6637-82 Nexus Blindstopfen Typ TH43 mit O-Ringen und Sicherung 31,91 €
6637-82-1 Nexus Blindstopfen Typ TH43 mit O-Ringen 29,99 €
6637-82-2 Nexus Blindstopfen für Echolot Typ TH52 mit O-Ringen 31,91 €
6637-82-3 Nexus Blindstopfen Typ TH43 19,90 €
6637-84-1 Nexus O-Ring Set Typ TH52 18,21 €
6637-84-2 Nexus O-Ring Set Typ TH43 18,20 €
6637-97 Nexus Paddelrad Rot mit Achse bis 30 Knoten 31,91 €
6663-13-4 Nexus Twin-Fin Windmess-Geber kabellos ohne WSI-Box 459,00 €

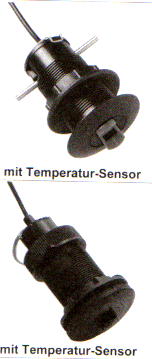

6665-11 Nexus Log-Geber Typ TH43 analog 184,00 €
6665-11-2 Nexus Log-Geber Typ TH52 analog 201,00 €
6665-12-2 Nexus Echolot-Geber 200kHz Typ TH43 analog 184,00 €
010-04284-00 Garmin GST43 mit GST10, Log-Geber mit
Wassertemperatur, Typ TH43, NMEA2000-Version
175,- €
010-01749-10 Garmin GDT™ 43-Geber mit Tiefen- und
Temperaturmessfunktion NMEA2000-Version
259,- €
010-11328-00 GST™ 10: Adapter für Sensor für Geschwindigkeit durch Wasser und Wassertemperatur 131,00 €
6665-13-5 Nexus Windmess-Geber Twin-Fin Typ nWind mit 25m Mastkabel 489,00 €
6665-13-6 Nexus Windmess-Geber Twin-Fin Typ nWind ohne Mastkabel 459,00 €
508-560-01 Adapter für 15 Grad Masttop 15,90 €
6665-13-8 Nexus Windmess-Geber Twin-Fin Typ nWind Race senkrecht, 25m Mastkabel 1.189,00 €
6665-20-1  Nexus Server 200 kHz  399,00€
